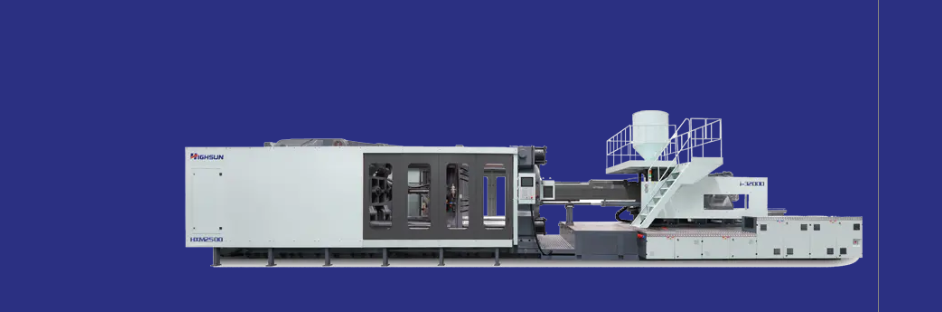

Ano ang isang servo injection molding machine?

A" servo injection molding machine" ay isang uri ng injection molding equipment na gumagamit ng servo motor bilang pangunahing pinagmumulan ng kuryente. Ang "Servo" ay tumutukoy sa kakayahan ng drive system na tumugon nang tumpak at mabilis upang makontrol ang mga command.

1. Tradisyunal na Hydraulic Injection Molding Machine vs. Servo Injection Molding Machine

Mga tradisyunal na hydraulic injection molding machine: Gumamit ng constant-speed asynchronous na motor upang magmaneho ng hydraulic pump. Ang hydraulic pump ay patuloy na tumatakbo, na bumubuo ng isang nakapirming presyon at rate ng daloy. Gumagamit ang makina ng mga proporsyonal na balbula o servo valve upang ayusin ang presyon at bilis ng daloy na kinakailangan para sa iba't ibang operasyon (tulad ng pagsasara ng amag, pag-iniksyon, pagpindot sa presyon, paglamig, pagbubukas ng amag, at pagbuga).

Ang mga disadvantages ng pamamaraang ito ay:
Malaking pag-aaksaya ng enerhiya: Ang motor at bomba ay patuloy na tumatakbo sa buong kapasidad, na kumukonsumo ng enerhiya. Kahit na ang makina ay lumalamig o naghihintay, ang isang malaking halaga ng enerhiya ay kinakailangan upang mapanatili ang presyon ng system at overflow.
Mabilis na pagtaas ng temperatura ng langis: Ang overflow at friction ay bumubuo ng malaking init, na nangangailangan ng karagdagang sistema ng paglamig.
Mataas na ingay: Ang patuloy na tumatakbong bomba ay bumubuo ng malaking ingay.
Limitadong katumpakan ng kontrol at bilis ng pagtugon: Umaasa sa regulasyon ng balbula, ang katumpakan at bilis ay mas mababa sa direktang kontrol ng motor. Gumagamit ang mga tradisyunal na all-electric na makina ng maraming servo motor upang direktang himukin ang bawat axis ng paggalaw (tulad ng pagsasara ng amag, iniksyon, at pagbuga) sa pamamagitan ng mga mekanismo gaya ng mga ball screw o kasabay na sinturon.
Kabilang sa mga bentahe ang mataas na katumpakan, malinis na operasyon, at kahusayan sa enerhiya. Kabilang sa mga disadvantage ang kumplikadong istraktura, mataas na gastos, at sa pangkalahatan ay mas mababang puwersa ng pag-clamping kaysa sa mga hydraulic model.

Mga Tampok at Mga Prinsipyo ng Operating ng Servo Injection Molding Machines:
Core Power Source - Servo Motor: Pinapalitan ang tradisyunal na patuloy na bilis ng motor.
Closed-Loop Control System:
Ang controller ay naglalabas ng mga utos batay sa mga nakatakdang parameter ng proseso (presyon, bilis, at posisyon).
Ang servo drive ay tiyak na umiikot sa servo motor.
Direktang nagmamaneho ang servo motor ng fixed-displacement hydraulic pump (karaniwang panloob na gear pump o plunger pump).
Ang isang feedback device (tulad ng isang encoder) na naka-mount sa motor o pump ay sinusubaybayan ang bilis ng motor (naaayon sa daloy ng output ng pump) at torque (naaayon sa output pressure ng pump) sa real time.
Ang feedback signal ay ipinadala pabalik sa controller, na patuloy na inihahambing ang aktwal na halaga sa nakatakdang halaga at inaayos ang command na ipinadala sa drive, na bumubuo ng closed-loop control system upang matiyak na ang output ay eksaktong tumutugma sa daloy at presyon na kinakailangan para sa kasalukuyang yugto ng operasyon. On-demand na supply ng langis:
Ito ang pangunahing bentahe ng servo hydraulic injection molding machine.
Ang system ay nagtutulak sa motor at pump lamang kapag ang isang aksyon ay kinakailangan, at ang bilis at metalikang kuwintas (ibig sabihin, daloy rate at presyon) ay tiyak na nababagay sa real time batay sa mga partikular na kinakailangan ng aksyon na iyon.
Kapag ang isang aksyon ay nakumpleto at ang susunod na yugto ay nagsimula (tulad ng kapag ang pag-iniksyon ay natapos at ang presyon ay gaganapin), o kapag ang makina ay nasa cooling o standby mode, ang servo motor at ang hydraulic pump ay maaaring ganap na huminto, na halos walang enerhiya.
Walang overflow valve ang kailangan para i-regulate ang pressure at flow, binabawasan ang pagkawala ng enerhiya at pag-init ng langis.

Mga kalamangan ng servo injection molding machine:
Pagtitipid ng enerhiya: Kung ikukumpara sa mga tradisyunal na hydraulic presses, ang pagtitipid ng enerhiya na 30%-70% ay karaniwang nakakamit, depende sa ikot ng produkto, mga parameter ng proseso, at ang makina mismo.
Mataas na kakayahang tumugon at tumpak na kontrol: Ang napakabilis na bilis ng pagtugon ng servo motor at tumpak na kontrol ng torque ay lubos na nagpapabuti sa katumpakan ng kontrol at pag-uulit ng mga pangunahing parameter ng proseso tulad ng bilis ng pag-iniksyon, presyon ng paghawak, at kontrol sa posisyon, sa gayo'y pinapahusay ang kalidad at pagkakapare-pareho ng produkto. Ito ay partikular na angkop para sa precision molding. Mas mababang Temperatura ng Langis: Dahil sa makabuluhang nabawasan ang pag-aaksaya ng enerhiya (lalo na ang pag-aalis ng mga pagkalugi sa pag-apaw at pagbaba ng frictional heat), ang pagtaas ng temperatura ng hydraulic oil ay makabuluhang mas mababa, na nagpapahaba ng buhay ng hydraulic oil at mga seal.
Mababang Ingay: Ang motor ay tumatakbo sa mababang bilis o humihinto sa halos lahat ng oras, na nagreresulta sa makabuluhang mas mababang antas ng ingay kaysa sa patuloy na tumatakbong ingay ng isang tradisyonal na hydraulic press.
Mas Mataas na Kahusayan sa Produksyon: Ang mas mabilis na bilis ng pagtugon ay minsan ay maaaring paikliin ang mga oras ng pag-ikot (tulad ng sa panahon ng pagbubukas ng amag at pagsara ng acceleration).
Malinis at Pangkapaligiran: Ang mas mababang temperatura ng langis ay nagpapababa sa posibilidad ng oksihenasyon at pagtagas ng langis, na nagreresulta sa isang mas malinis na kapaligiran sa pagtatrabaho.

Ang mga pagkakaiba sa istruktura sa pagitan ng servo injection molding machine at tradisyonal na hydraulic injection molding machine:
Ang pangunahing pagkakaiba ay nasa power drive unit.
Mga tradisyunal na hydraulic press: Constant speed motor metering pump/variable pump proportional valve/servo valve.
Servo hydraulic presses: Servo motor metering pump servo drive high-precision feedback device.
Ang pangunahing istraktura ng makina, kabilang ang mekanismo ng clamping, mekanismo ng iniksyon, tornilyo ng bariles, atbp., ay katulad ng sa isang karaniwang hydraulic press.

2. Mga karaniwang pagkakamali ng servo injection molding machine

(1) Servo drive alarm/fault:
Overcurrent/overload: Mechanical jamming, sobrang pagkarga (tulad ng mahinang pagpapadulas, problema sa amag), panloob na short circuit ng drive o motor, hindi tamang setting ng parameter.
Overvoltage/undervoltage: Hindi matatag na boltahe ng supply ng kuryente, pagkabigo ng resistor ng preno o hindi tamang pagpili, labis na enerhiyang nagbabagong-buhay, panloob na kasalanan ng drive.
Overheat: Hindi magandang pag-aalis ng init (pagkabigo ng fan, alikabok sa heat sink), mataas na temperatura sa paligid, labis na pagpapatakbo.
Error sa encoder/communication error: Nasira ang cable ng encoder, mahinang contact, pinsala sa encoder, matinding interference, problema sa interface ng drive.
Labis na paglihis ng posisyon: Biglaan o labis na pagbabago sa pagkarga, hindi makatwirang setting ng parameter ng tugon, labis na mekanikal na clearance, problema sa feedback ng encoder.

(2) Servo motor fault:
Overheat ng motor: Overload na operasyon, mahinang pagwawaldas ng init, mataas na temperatura sa paligid, pinsala sa tindig na humahantong sa pagtaas ng alitan, problema sa paikot-ikot. Abnormal na ingay/vibration ng motor: Pagkasira o pagkasira ng tindig, pagyuko ng baras ng motor, maluwag o nasira ang pagkakabit, kawalan ng timbang sa pagkarga, mekanikal na resonance.
Ang motor ay hindi umiikot/mahina: Ang driver ay walang output, ang motor winding ay bukas o short-circuited, power supply problema, preno ay hindi inilabas (kung mayroon man), parameter setting error.

(3) Abnormal na presyon ng system:
Hindi sapat na presyon: Hindi sapat na output ng servo pump (hindi sapat na bilis ng motor/torque, panloob na pagkasira ng pump), pagkabigo ng sensor ng presyon/pag-offset ng pagkakalibrate, pagkabigo sa pag-aayos ng presyon ng balbula o error sa setting, pagkabigo ng overflow valve, malubhang pagtagas sa silindro, pagbara ng filter ng langis na nagreresulta sa hindi sapat na daloy.
Pagbabago/katatagan ng presyon: Air sa langis, pressure sensor failure, hangin sa langis, pressure sensor failure, hindi matatag na servo control response, hydraulic valve (gaya ng proportional pressure valve) na natigil o nabigo, kontaminasyon ng langis na nagreresulta sa mahinang paggalaw ng core ng valve.
Labis na presyon: Pagkabigo ng sensor ng presyon, pagkabigo ng balbula sa pagkontrol ng presyon, error sa control signal.

(4) Mga problemang nauugnay sa hydraulic oil:
Labis na temperatura ng langis: Pagkabigo ng cooling system (mas malamig na pagbabara, pagkabigo ng bentilador, hindi sapat na cooling water/mataas na temperatura), malubhang pagtagas ng system na nagreresulta sa malaking pagkawala ng enerhiya, sobrang mataas na temperatura sa paligid, hindi tamang pagpili ng lagkit ng langis, hindi sapat na dami ng langis.
Kontaminasyon ng langis: Pagpasok ng tubig (nagdudulot ng emulsification at kalawang), kontaminasyon ng particle (nagdudulot ng pagdikit ng balbula at pagkasira ng pump), oksihenasyon at pagkasira (mga pagbabago sa lagkit at pagbuo ng putik). Ito ang pinakakaraniwan at pinakanakakapinsalang sanhi ng mga problema sa hydraulic system.
Leakage: Maluwag na joints, pagtanda at pagkasira ng mga seal, pinsala sa pipelines o cylinders/valve body.

3. Mga Madalas Itanong tungkol sa Servo Injection Molding Machines

Q1: Ano ang servo injection molding machine?
A1: Isang injection molding machine na tumpak na kumokontrol sa paggalaw ng isang hydraulic pump o mga mekanikal na bahagi gamit ang isang servo motor. Ang pangunahing prinsipyo nito ay "energy on demand"—kinakonsumo lamang ang enerhiya sa panahon ng paggalaw, at humihinto ang motor kapag nakatigil, na nagreresulta sa pagtitipid ng enerhiya na hanggang 30%-70%.

Q2: Servo injection molding machine kumpara sa tradisyonal na hydraulic presses kumpara sa all-electric presses?
A2: Mga tradisyunal na hydraulic press: Patuloy na bilis ng motor relief valve → Mataas na pagkonsumo ng enerhiya at mataas na ingay.
All-electric presses: Direktang pagmamaneho na may maraming servo motors → Mataas na katumpakan at walang hydraulic oil, ngunit kumplikadong istraktura at mataas na gastos.
Mga servo hydraulic press: Ang mga servo motor ay nagmamaneho ng mga hydraulic pump → Balansehin ang pagtitipid ng enerhiya, katumpakan, at mataas na puwersa ng pag-clamping, na nag-aalok ng pinakamahusay na halaga para sa pera.

Q3: Ano ang dapat kong gawin kung ang alarma ng servo drive ay "Overload" (OL)?
A3: Hakbang-hakbang na pag-troubleshoot:
Suriin kung ang makina ay natigil (hal., banyagang bagay sa amag, hindi sapat na pagpapadulas). Suriin ang resistensya ng pagkakabukod ng motor (gumamit ng multimeter upang sukatin ang paikot-ikot na resistensya sa lupa > 5 MΩ).
Suriin ang mga parameter ng drive (kung ang setting ng kapangyarihan ng motor ay hindi tama).

Q4: Ano ang maaaring maging sanhi ng pagbagal?
A4: Abnormal na hydraulic oil lagkit (mas manipis sa mataas na temperatura/mas makapal sa mababang temperatura).
Baradong filter → hindi sapat na daloy (suriin ang indicator ng differential pressure).
Pagkasuot ng cylinder seal at internal leakage (i-verify gamit ang pressure holding test).
