Ano ang isang plastic injection molding machine?

Ano ang a Plastic Injection Machine ?

Ang plastic injection machine ay pang-industriya na kagamitan sa produksyon na nagpapainit ng solidong plastic resin sa isang tunaw na estado at pagkatapos ay pinipilit ang natunaw na materyal sa isang saradong amag na bakal sa ilalim ng kontroladong presyon, kung saan ito lumalamig at nagpapatigas sa isang natapos na bahagi sa loob ng ilang segundo hanggang ilang minuto. Ang kategoryang ito ng kagamitan ay mas pormal na kilala bilang isang makina ng paghubog ng iniksyon , at nasa gitna ito ng modernong molding plastic na makinarya na ginagamit sa mga linya ng produksyon ng automotive, packaging, electronics, appliance sa bahay, at consumer goods.

Ang pangunahing gawain ng anumang plastic molding machine ay gawing paulit-ulit, pare-parehong bahagi ang mga raw resin pellets, ikot pagkatapos ikot, nang hindi binabago ang tooling sa pagitan ng mga batch. Ang isang solong amag na naka-mount sa clamping unit ay maaaring makabuo ng libu-libong halos magkaparehong bahagi, na isang dahilan kung bakit ang injection molding ay nananatiling pangunahing paraan ng produksyon para sa mataas na volume na mga bahagi ng plastik sa napakaraming industriya.

Ang mga makina sa kategoryang ito ay karaniwang sinusukat sa pamamagitan ng puwersa ng pag-clamping, na ipinahayag sa tonelada, at sa laki ng shot, na naglalarawan kung gaano karaming tunaw na plastik ang maihahatid ng yunit ng iniksyon sa isang ikot. Ang puwersa ng pag-clamping sa mga karaniwang modelo ng plastic injection machine ay maaaring mula sa mas mababa sa 100 tonelada para sa maliliit na bagay na katumpakan gaya ng mga konektor at takip hanggang sa 3000 tonelada para sa malalaking bahagi tulad ng mga pallet, bin, at mga panel ng automotive body.

Paano Gumagana ang isang Plastic Injection magkaroon ng amaging Machine?

Ang bawat cycle ng injection molding presses ay sumusunod sa parehong apat na yugto ng pagkakasunod-sunod, kung ang makina ay isang maliit na precision unit o isang heavy tonnage press na ginawa para sa malalaking pang-industriya na bahagi. Ang pag-unawa sa bawat yugto ay nakakatulong na ipaliwanag kung bakit ang cycle time, clamping force, at part quality ay napakalapit na nauugnay.

Stage ng Clamping

Ang clamping unit ay nagsasara at nagla-lock sa dalawang kalahati ng amag, na naglalagay ng sapat na puwersa upang panatilihing nakasara ang amag laban sa presyon ng plastic na malapit nang iturok. Ito ang yugto kung saan ang puwersa ng pag-clamping, na tinalakay nang detalyado sa ibaba, ay nagiging salik sa pagpapasya kung gaano kalaki o kakapal ang isang bahagi na kayang hawakan ng makina.

Yugto ng Pag-iniksyon

Ang umiikot na tornilyo sa loob ng pinainit na bariles ay natutunaw ang mga solidong resin pellet at itinutulak ang tinunaw na plastik sa isang nozzle papunta sa lukab ng amag. Ang presyon ng iniksyon at bilis ng pag-iniksyon ay nakatutok sa materyal at bahaging geometry upang ang lukab ay mapuno nang pantay-pantay bago magsimulang lumamig ang plastik.

Yugto ng Paglamig

Kapag puno na ang lukab, patuloy na hinahawakan ng amag ang bahagi habang inilalabas ang init sa pamamagitan ng mga cooling channel sa loob ng amag. Ang pagpapalamig ay karaniwang ang pinakamahabang solong yugto ng cycle, at ang kapal ng pader ay may direktang epekto sa kung gaano ito katagal, isang relasyon na ipinapakita sa cycle time chart sa bandang huli ng artikulong ito.

Yugto ng Ejection

Matapos lumamig nang sapat ang bahagi upang hawakan ang hugis nito, bubukas ang clamping unit at itinutulak ng mga ejector pin ang natapos na bahagi palabas ng amag. Pagkatapos ay nagre-reset ang makina at umuulit ang pagkakasunod-sunod para sa susunod na shot.

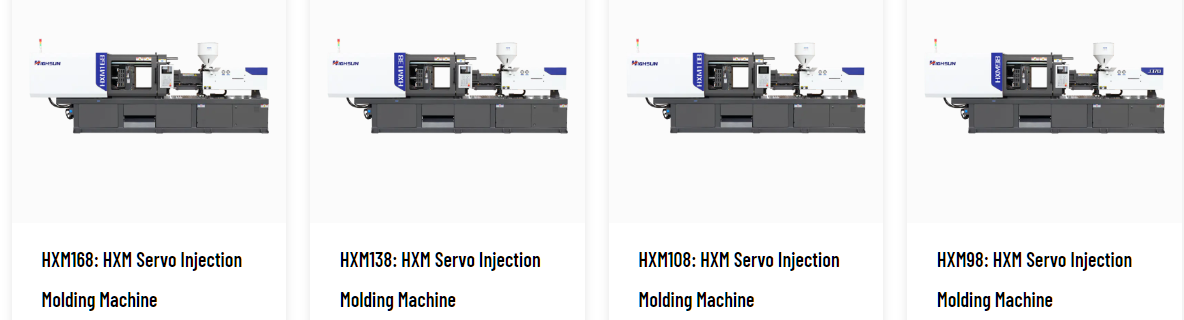

Mga Uri ng Plastic Molding Machine na Available Ngayon

Ang mga tagagawa ng molding machine na mga plastic na kagamitan ay karaniwang pinagsasama-sama ang mga makina ayon sa kung paano ang mga clamping at injection unit ay hinihimok. Ang apat na kategorya sa ibaba ay sumasaklaw sa karamihan ng ginagamit sa mga setting ng produksyon ngayon, at maraming linya ng makina ang sumasanga din sa mga espesyal na serye tulad ng dalawang platen na disenyo, high speed lines, at dual color system na binuo para sa mga bahagi na pinagsasama ang dalawang materyales sa isang shot.

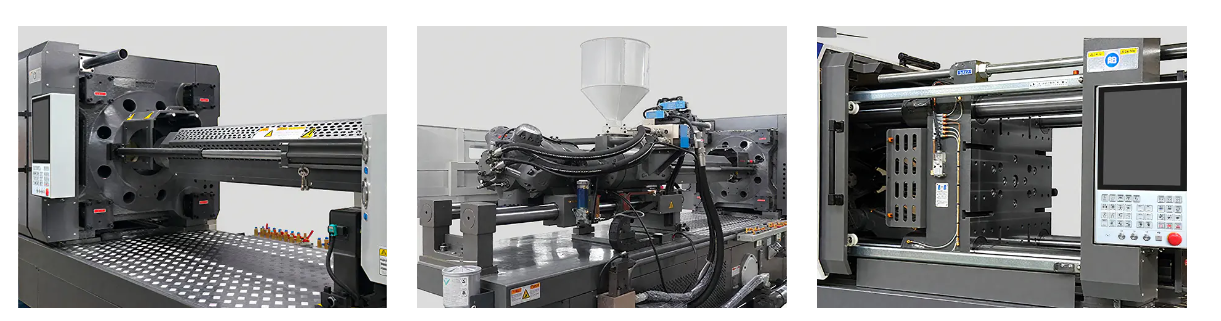

Mga Pangunahing Bahagi sa Loob ng Plastics Injection Molding Machine

Anuman ang uri ng drive, ang isang machine plastic molding line ay nakasalalay sa may parehong pangunahing mga bloke ng gusali na nagtutulungan. Ang pag-alam kung ano ang ginagawa ng bawat bahagi ay nagpapadali sa pagbabasa ng sheet ng detalye ng makina at paghambingin ang mga modelo bago gumawa sa isang layout ng produksyon.

• Unit ng iniksyon : hopper, heated barrel, at turnilyo na tumutunaw sa mga resin pellet at itulak ang tinunaw na plastik sa molde.
• Clamping unit : mga platen, tie bar, at isang toggle o hydraulic na mekanismo na nakasara sa amag habang iniiniksyon.
• Mold : ang tooling na humuhubog sa bahagi, na naka-mount sa pagitan ng mga nakapirming at gumagalaw na platen.
• Sistema ng kontrol : ang panel ng operator at controller na namamahala sa temperatura, presyon, bilis, at timing para sa bawat yugto.
• Sistema ng pagmamaneho : ang hydraulic pump, servo motor, o electric motor na nagpapagana ng clamping at paggalaw ng iniksyon.
• Sistema ng paglamig : mga channel ng tubig o langis, sa loob ng amag at sa paligid ng bariles, na nag-aalis ng init sa panahon ng pag-ikot.
• Sistema ng ejector : mga pin o mga plato na nagtutulak sa natapos na bahagi mula sa amag kapag ito ay lumamig.

Ang precision injection molding machining tolerances ay lubos na nakadepende sa kung gaano kahusay ang mga sistemang ito ay naitugma sa bahagi, kaya naman mahalaga ang pagpili ng bahagi gaya ng kabuuang tonelada ng makina.

Pag-unawa sa Clamping Force sa Molding Machines

Ang puwersa ng pag-clamping ay ang dami ng puwersa na inilalapat ng isang makina upang pigilan ang dalawang halves ng amag habang ang nilusaw na plastik ay itinuturok sa ilalim ng presyon. Kung masyadong mababa ang puwersa ng pag-clamping para sa isang partikular na bahagi, maaaring bumukas nang bahagya ang amag habang iniiniksyon, na hahayaan na tumagas ang manipis na plastik sa kahabaan ng linya ng paghihiwalay, isang depekto na karaniwang kilala bilang flash.

Ang puwersa ng pag-clamping ay karaniwang sinusukat sa tonelada at malapit na nakatali sa inaasahang lugar sa ibabaw ng bahaging hinuhubog, kasama ang presyon ng iniksyon na kailangan ng materyal. Karaniwang nangangailangan ng higit na puwersa ng pag-clamping ang mas malalaking bahagi, mas makapal kaysa sa maliliit at malalalim na bahaging may pader na may katulad na volume.

Gaya ng ipinapakita ng tsart, ang karaniwang plastic molding machine ay may sukat mula sa ilalim 300 tonelada para sa mga compact na makina na ginagamit sa maliliit na bahagi, hanggang sa 1600 hanggang 3000 tonelada nakalaan para sa mas malalaking bahagi tulad ng mga pallet, malalaking bin, at mga panel ng katawan.

Ipinaliwanag ang Oras ng Ikot ng Injection Molding

Ang cycle time ay ang kabuuang oras na kailangan para makumpleto ang isang buong pagkakasunod-sunod ng clamping, injection, cooling, at ejection. Ito ay isa sa mga pangunahing figure na ginagamit upang tantiyahin kung gaano karaming mga bahagi ang maaaring gawin ng isang makina sa isang shift.

Ang paglamig ay kadalasang nagsasaalang-alang sa pinakamalaking bahagi ng cycle time, at ang kapal ng pader ay ang pinakamalaking driver kung gaano katagal ang paglamig, dahil ang init ay kailangang maglakbay pa palabas ng mas makapal na seksyon bago ang bahagi ay sapat na matibay upang maalis.

Isang manipis na pader na bahagi sa paligid 1mm maaaring lumamig at maalis sa loob ng 20 segundo, habang ang isang bahagi ay may 5mm Ang mga pader ay maaaring tumagal nang higit sa isang minuto upang maabot ang parehong punto, kahit na sa isang kaparehong makina.

Mga Karaniwang Aplikasyon ng Injection Molding Presses sa Mga Industriya

Ang output ng plastic injection machine ay lumalabas sa mas maraming lugar kaysa sa napagtanto ng karamihan ng mga tao, mula sa pabahay sa isang appliance sa bahay hanggang sa interior trim ng isang kotse. Ang tsart sa ibaba ay nagbibigay ng pangkalahatang reference na view kung saan nakikita ng mga injection molding press ang pinakamabigat na paggamit, batay sa karaniwang kasanayan sa industriya sa halip na isang pormal na survey.

Automotive at Transportasyon

Ang mga bumper, interior trim panel, dashboard, at under hood housing ay madalas na ginagawa sa mas mataas na toneladang plastic molding machine na mga linya dahil sa malalaking sukat ng bahagi at hinihingi ang mga kinakailangan sa dimensional.

Packaging at Consumer Goods

Ang mga takip, pagsasara, manipis na lalagyan sa dingding, at mga gamit sa bahay ay karaniwang pinapatakbo sa mas mabilis na mga cycling machine, kadalasang pinapagana ng servo, kung saan mahalaga ang dami ng output gaya ng katumpakan ng bahagi.

Electronics at Appliances

Ang mga enclosure, connector, at internal bracket ay nangangailangan ng mahigpit na tolerance, kung saan ang mga servo injection molding machine at hybrid system ay malamang na pinapaboran para sa kanilang paulit-ulit na kontrol.

Paano Pumili ng Injection Molding Machine para sa Iyong Mga Pangangailangan sa Produksyon

Ang pagpili ng tamang plastic injection machine ay nagsisimula sa bahagi, hindi sa katalogo ng makina. Ang ilang pangunahing salik ay karaniwang nagpapasya kung aling klase ng makina ang akma sa isang partikular na trabaho.

Bilang isang magaspang na panimulang punto, ang pangangailangan sa tonelada ay kadalasang tinatantya sa pamamagitan ng pagpaparami ng inaasahang lugar ng bahagi sa pamamagitan ng isang pressure factor na nakatali sa materyal, pagkatapos ay pagdaragdag ng margin para sa pagiging kumplikado ng bahagi. Ang pagtatrabaho sa pamamagitan ng pagkalkulang ito kasama ng isang tagabuo ng makina bago i-finalize ang tooling ay nakakatulong na maiwasan ang pagpili ng isang press na maliit ang laki o hindi kinakailangang sobrang laki para sa trabaho.

Mga Servo Injection Molding Machine kumpara sa Hydraulic Injection Molding Machine

Ang parehong uri ng makina ay kumpletuhin ang parehong apat na yugto ng ikot na inilarawan sa una, ngunit ang paraan ng paghahatid ng mga ito sa clamping at puwersa ng pag-iniksyon ay sapat na naiiba upang makaapekto sa paggamit ng enerhiya, katumpakan, at ingay sa sahig ng tindahan.

Kung saan Nangunguna ang Hydraulic Injection Molding Machines

Ang mga hydraulic system sa pangkalahatan ay naghahatid ng malakas na raw clamping force sa isang mas mababang structural complexity, kaya naman ang heavy tonnage presses na ginagamit para sa malalaking structural parts ay karaniwang hydraulic o hybrid kaysa sa ganap na electric.

Kung saan Nangunguna ang Servo Injection Molding Machines

Ang mga servo driven system ay nagsasaayos ng bilis ng motor upang tumugma sa eksaktong lakas na kailangan sa bawat yugto ng cycle sa halip na patuloy na magpatakbo ng pump, na kadalasang nagpapababa ng energy draw at nagpapababa ng ingay sa pagpapatakbo, habang pinapahusay din ang repeatability para sa mga precision parts.

Tungkol sa Ningbo Highsun Plastic Machinery Co., Ltd.

Ang Ningbo Highsun Plastic Machinery Co., Ltd. ay nakabase sa Beilun Science and Technology Park sa Ningbo, isang lugar na malawak na kilala sa loob ng industriya bilang sentro para sa produksyon ng makinarya ng plastik. Ang pabrika ay sumasaklaw ng higit sa 120000 square meters at nakatuon sa paggawa ng HIGHSUN brand injection molding machine.

Itinayo sa malapit sa 20 taon ng nakatuong pag-unlad at pagguhit sa higit sa 50 taon ng karanasan sa pagmamanupaktura na dinala mula sa pangunahing kumpanya nito, ang HIGHSUN Machinery ay lumago sa isang nangungunang 3 plastic injection molding machine producer sa loob ng Ningbo at isa sa nangungunang 10 plastic molding machine manufacturer sa China. Ang pinong pamamahala sa proseso at pare-parehong mga target sa pagmamanupaktura ay nananatiling pokus sa pagpapatakbo sa bawat linya ng produkto.

Ang kasalukuyang hanay ng produkto ay sumasaklaw sa kuryente at oil hybrid series, dalawang platen series, high speed series, unmixed double color series, mixed double color series, BMC series, PET series, at PVC series, na sumasaklaw sa clamping force mula sa 98 tonelada hanggang 3000 tonelada . Available din ang mga customized na configuration para sa mga pangangailangan sa produksyon na wala sa karaniwang serye.

Ang Highsun ay nagpapatakbo sa paligid ng isang pilosopiyang nakasentro sa customer, na ibinubuod sa loob bilang paghahangad ng kahusayan at pagiging perpekto sa paghubog, na may mas malawak na layunin na bumuo ng isang nangungunang tatak ng injection molding machine na may mataas na pagganap.
